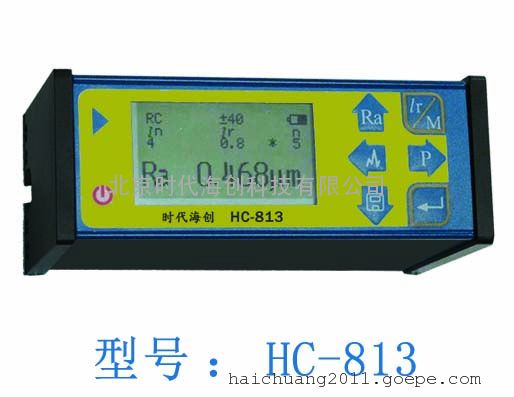

粗糙度仪HC-813产品介绍
粗糙度仪HC-813采用微机技术，符合国标GB/T6062及ISO，DIN，ANSI和JIS多项国际标准，仪器可测量多种机加工零件的表面粗糙度，测量工件表面粗糙度时，将传感器放在工件被测面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面粗糙度，粗糙度仪HC-813此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比列的模拟信号，粗糙度仪HC-813该信号经过放大及电平转换之后进入数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器显示
- 多参数测量：Ra.Rz.Rq.Rt；
- 高精度电感传感器；
- RC.PC-RC.GAUSS.D-P四种滤波方式；
- 内置鋰离子充电电池及充电控制电路，容量高；
- 机电一体化设计，体积小，重量轻，使用方便，内置标准RS232接口可与PC机通讯；
- 具有自动关机功能。两种关机方式：一种为手动关机，另外一种为键盘操作5分钟关机。
- 此表能记忆7组测量数据及测量条件以备下次查看或连机处理；
- 具有公英制转换功能。
显示器：蓝色背光，4位数显，10mmLCD
粗糙度仪HC-813测量参数：Ra、Rz、Rq、Rt。
Ra测量范围：Rq0.005~16.00um/0.020~62.99uinch
Rz测量范围：Rt0.020~160.0um/0.078~629.9uinch
粗糙度仪HC-813精确度：不大于±10%
示值变动性：不大于6%
粗糙度仪HC-813测量原理：电感式
传感器触头半径：5um
粗糙度仪HC-813传感器触头材料：金刚石
传感器触头测力：4mN（0.4gf）
传感器触头角度：90°
纵向半经：48mm
*大驱动行程17.5mm/0.7inch
取样长度（任选）0.25mm，0.8mm，2.5mm
当取样长度=0.25mm时，Vt=0.135mm/s
当取样长度=0.8mm时， Vt=0.5mm/s
当取样长度=2.5mm时 ， Vt=1mm/s
返回时 Vt=1mm/s
滤波器轮廓
滤波轮廓： RC、PC-RC、GAUSS
粗糙度仪HC-813不滤波轮廓：D-P
粗糙度仪HC-813分辨率： 0.001um当测量值＜10um时，0.01um 当测量值≤测量值≤100um粗糙度仪HC-813时 ， 0.1um 当测量值≥100um时
评定长度Ln：1-5L可选
粗糙度仪HC-813电源：内置鋰离子充电电池一块
记忆功能：7组
工作温度：0~50℃，工作湿度：＜80%RH
外型尺寸：140×52×48mm
净重：约420克
可选附件：标配传感器、深槽传感器、曲面传感器、延长杆、联机软件、测试台、校准块。 粗糙度仪HC-813
-
