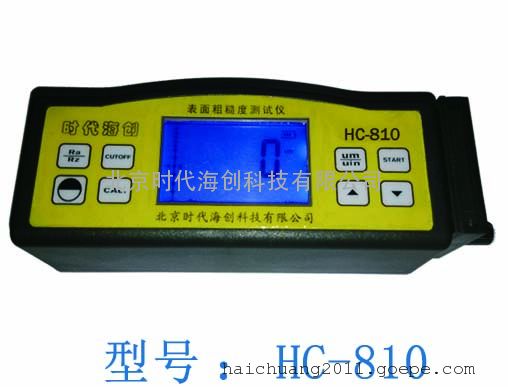

表面粗糙度仪HC810
北京时代粗糙度仪 表面粗糙度测定仪HC-810
产品型号:HC810
1. 特性
表面粗糙度仪该仪器采用计算机技术，符合国标GB/T 6062及ISO，DIN，ANSI和JIS四项标准，可以广泛适用于生产现场，表面
粗糙度仪可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算出相应的参数，在液晶显示器上清晰地显示出全部测量参数。测量工件表面粗糙度时，将传感器放在工件被测面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比列的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器显示出来，同时可以与PC机通讯，实现数据分析和打印。表面
粗糙度仪
* 多参数测量：Ra.Rz；
* 高精度电感传感器；
* RC.PC-RC.GAUSS.D-P四种滤波方式；
* 内置鋰离子充电电池及充电控制电路，容量高；
* 机电一体化设计，体积小，重量轻，使用方便，内置标准RS232接口
可与PC机通讯；
* 具有自动关机功能。
此表有两种关机方式：一种为手动关机，另外一种为键盘操作5分钟关机。
* 具有公英制转换功能。
2. 表面
粗糙度仪参数
显示器 ：蓝色背光， 4位数显，10mm LCD
测量参数：Ra, Rz
测量范围：
Ra: 0.05-10.00um/1.000-400.0uinch
Rz: 0.020-100.0um/0.780-4000uinch
精确度 ：不大于±10%
示值变动性：不大于6%
传感器 ：
测量原理：电感式
半径： 10μm
材料： 金刚石
测力： 16mN(1.6gf)
角度： 90°
纵向半径：48mm
*大驱动行程： 17.5mm/0.7inch
取样长度 l(任选)：0.25mm，0.8mm，
2.5mm
驱动速度：
测量时
当取样长=0.25mm时， Vt=0.135mm/s
当取样长度= 0.8mm时， Vt=0.5mm/s
当取样长度= 2.5mm时， Vt=1mm/s
返回时 Vt=1mm/
分辨率：
0.001μm 当测量值 ＜10μm时
0.01μm 当 10μm≤测量值＜100μm时
0.1μm 当 测量值 ≥100μm
评定长度: 1~5 l 任选
电源：内置锂离子充电电池 1块。
工作环境： 温度：0 ~ 50℃
湿度：< 85% RH
外形尺寸：140×52×48mm
净重：约420g
表面粗糙度仪可选探头：TS100标准传感器；TS110曲面传感器；TS120小孔传感器；TS300沟槽传感器；TS131深槽传感器；TS140直角测量机构
表面粗糙度仪 TS100标准传感器说明：使用TS100标准传感器，可测量平面、轴；测孔内表面时，孔*小直径为5mm，深度*大为22mm
表面粗糙度仪 TS110标准传感器说明：使用TS110标准传感器，可测量曲率半径大于3mm的凹凸曲面工件的表面，配合平面TA610/RA620使用
表面粗糙度仪 TS120小孔传感器说明：使TS120小孔传感器，可测量孔直径大于2mm的内表面粗糙度，*大深度为9mm
表面粗糙度仪 TS130沟槽传感器说明：使用TS130沟槽传感器，可测量槽宽大于2mm，槽深小于3mm的沟槽或者高度小于3mm的台阶的表面粗糙度，配合平台TA610/TA620使用
表面粗糙度仪 TS131深槽传感器说明：使用TS131深槽传感器，可测量槽宽大于3mm，槽深小于10mm的沟槽；或者高度小于10mm的台阶的表面粗糙度，配合平台 TA610/TA620使用
表面粗糙度仪 TS140直角测量机构说明：TS140直角测量机构包括直角传感器和直角转接杆；使用TS140直角测量机构，使机构横向运动进行测量，可以测量凹槽、曲轴等表面。被测工件*小槽宽7.5mm～20mm，具体与所选取样长度有关。另外，还可以测量高度小于2.5mm的台阶。配合平台TA610/TA620使用
