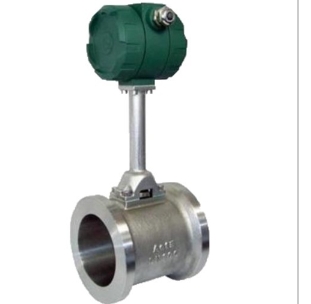

HCLUGB涡街流量计
性能及应用
无可动部件，长期稳定，结构简单便于安装和维护 涡街流量计采用消扰电路和抗振动传感头，具有一定抗环境振动性能 涡街流量计采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以 由软件对仪表系数非线性进行修正，提高测量精度 压力损失小，量程范围宽 采用EEPROM对累积流量进行掉电保护，保护时间大于10
简介 涡街流量计HCLUGB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
三.技术参数 经（mm） 15，20，25，40，50，65，80，100，125，150，200，250，300 仪表材质 1Cr18Ni 9Ti 公称压力（Mpa） PN1.6Mpa；PN2.5Mpa； PN4.0Mpa 被测介质温度（℃） －40～+250℃ ；－40～+350℃ 环境条件 温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa 精度等级 测量液体：示值的±0.5 测量气体或蒸汽：示值的±1.0、±1.5 量程比 1:10；1:15 阻力损失系数 Cd<2.6 输出信号 传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V 变送器：两线制4 ~ 20mADC电流信号 供电电源 传感器：+12VDC 、+24VDC（可选） 变送器：+24VDC 现场显示型：仪表自带3.2V锂电池 信号传输线 STVPV3×0.3（三线制），2×0.3（二线制） 传输距离 ≤500m 信号线接口 内螺纹M20×1.5 防爆等级 ExdIIBT6 防护等级 IP65 允许振动加速度 1.0g
