ＣＤＸ－ⅠV疲劳裂纹角焊缝探伤仪

北京时代海创科技有限公司是*从事仪器仪表设备代理、销售与服务工作的高科技企业。时代海创仪器致力于把国外的先进高科技产品在国内迅速推广与应用，与国外*仪器仪表生产厂商有着广泛的技术与销售合作的良好基础，并作为美国泛美、美国雷泰、美国福禄克、德国K.K、德国EPK、德国仪力信、德国菲希尔、德国德图、日本美能达、日本日置、英国易高等公司的中国销售代理商。有意者请至电 销售部马经理

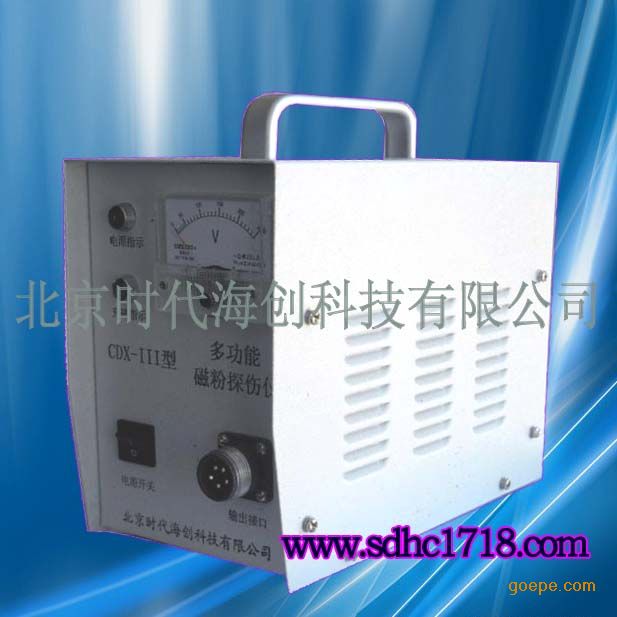

ＣＤＸ－ⅠV疲劳裂纹角焊缝探伤仪，是我公司推出的系列产品之一，它除具有便携式机种一切优点外，还具有移动式机种的某些长处，仪器面板下部装有输出插座，可分别供给Ｅ型、Ａ型、Ｄ型探头和Ｏ型环探线圈所需的交流电流。直流输出只可用于Ａ型和Ｄ型磁轭探头对工件进行直流磁化,直流检测时请将交流/直流拨档开关拨至直流档，此时输出航空插座可连接Ａ或Ｄ型探头；交流检测时请将交流/直流拨档开关拨至交流档，此时输出航空插座可连接Ｅ、Ｄ、Ｏ、ＣＤＸ－ⅠV疲劳裂纹角焊缝探伤仪Ａ型中的任一种探头。

1、Ｅ型探头：（即旋转磁场探头）

它能对各种焊缝和几何形状大的曲面，进行一次全方位探伤，不需要像Ｄ型、Ａ型探头那样，对每一部位必须在互相垂直的方向上分二次探伤，因而提高了探伤速度，由于探头上装有工作照明灯，便于让探伤工在足够的光度下进行观察，探头装有滚轮，即方便操作又增加了速度。

２、Ｄ型探头：（即电磁轭探头）

它配有关节，可对平面、曲面工件进行交直流探伤。

３、Ａ型探头：（即马蹄探头）

它可以对各种角焊缝、大型工件内外角进行交、直流局部探伤。

４、Ｏ型探头：（即环型线圈）

Ｏ型探头内部磁场强度高达180奥斯特，满足所有能放入线圈工件的周向裂纹检测，用它来检测工件的疲劳裂纹（疲劳裂纹均垂直于轴向）极为方便，用它还可对工件进行远离法退磁，对工厂中不慎磁化的工具、量具均可进行无损退磁。

本机采用可控硅触发电路，电子元件经严格筛选，整机经老化处理，故工作性能稳定可靠，故障率低。仪器输出为安全电压，对不允许进入高压设备探伤的场合更为合适。

ＣＤＸ－ⅠV疲劳裂纹角焊缝探伤仪主要技术指标

1、Ｅ型探头：

（1）提升力：≥12Kg

（2）极   距：110mm

（3）工作电流：≥7A

（4）探伤速度：6米/分

（5）工作电压：38V﹡2

（6）重量：3.0Kg

2、Ｄ型探头：

（1）提升力：AC≥6Kg  DC≥18Kg （无关节时）　

（2）极距：50－200mm（可调）

（3）工作电流：≥8Ａ

（4）工作电压：ＡＣ=38Ｖ、ＤＣ=9Ｖ

（5）重量：2.5Kg

3、Ａ型探头：

（1）提升力：ＡＣ≥4.5Ｋg  ＤＣ≥18Ｋｇ

（2）极距：20－160mm（可调）

（3）工作电压：ＡＣ=38Ｖ、ＤＣ=9Ｖ

（4）重量：2.0Kg

4、Ｏ型探头：

（1）中心磁强：180Ｏｅ

（2）工作电压：ＡＣ=38Ｖ

（3）内径：150mm

（4）重量：2.5Kg

5、主机：

（1）电源：220Ｖ±10％50Ｈｚ5Ａ

（2）外型尺寸：239×129×199mm

（3）重    量：7.0Kg

ＣＤＸ－ⅠV疲劳裂纹角焊缝探伤仪操作与维修

使用本仪器前请详细阅读本说明书，了解掌握仪器结构和技术性能，检查电源与本仪器要求是否相符，连接是否正确，正确无误后方可接通电源，初次使用或久藏复用前，应检查仪器是否完好。

操作步骤

将电源插头线与仪器电源插座接好，探头和输出插座连接好。

接通仪器电源开关，此时电源指示灯亮，仪器控制电路同时接通，伺服工作。

将探头和被检工件接触好，按下探头上的开关，这时仪器对工件呈磁化状态，工作灯亮。松开开关，则切断主回路电源，工件停止磁化。

停止使用时，关断仪器电源开头，切断电源。

故障检修

电源接通无指示、不工作，保险丝熔断、因短路或过载引起。

按下开关，探头工作，无工作指示，因工作指示灯损坏引起。

工作指示灯亮，探头不充磁，主电路或控制电路有故障。

接通电源，不按充磁开关即充磁，控制电路或双向可控硅坏。

ＣＤＸ－ⅠV疲劳裂纹角焊缝探伤仪注意事项

本仪器工作节拍：建议在长时间连续工作时间  充磁时间≤3秒，间息时间≥5秒。

在使用前应检查供电电压是否符合仪器要求，如过高或过低会损坏仪器或影响探伤效果。

使用时探头端面应与被检工件保持良好接触，然后再按下充磁开关，此时磁化效果*佳。

本仪器虽有很好的空载过流保护电路，但在使用时，应尽量避免空载工作，以减少产生不必要的温升。
